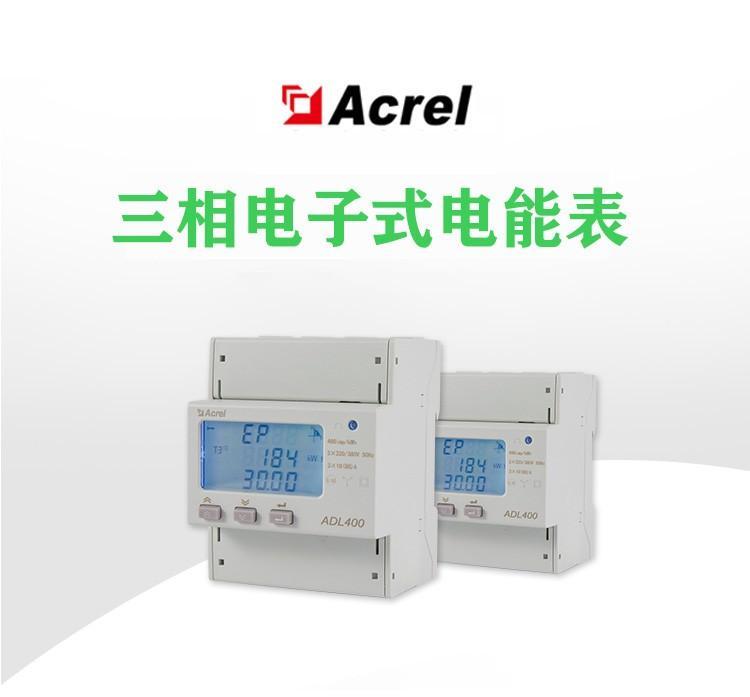

三相导轨式多功能电力仪表，是针对电力系统，工矿企业，共用设施的电力监控及能耗统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成全部电力参数测量及全面的电能计量及考核管理，并提供一路剩余电流检测及21次谐波内的总谐波测量。带有开关量输入和继电器输出可实现“遥信”和“遥控”功能。带有RS485通信接口，采用MODBUS-RTU协议。该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。
通信说明 仪表 RS485 通信接口支持 MODBUS-RTU 通信协议，通信口波特率可在 1200bps、2400bps、4800 bps、9600bps、1...
更多三相导轨式多功能电力仪表，是针对电力系统，工矿企业，共用设施的电力监控及能耗统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成全部电力参数测量及全面的电能计量及考核管理，并提供一路剩余电流检测及21次谐波内的总谐波测量。带有开关量输入和继电器输出可实现“遥信”和“遥控”功能。带有RS485通信接口，采用MODBUS-RTU协议。该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。
通信说明 仪表 RS485 通信接口支持 MODBUS-RTU 通信协议，通信口波特率可在 1200bps、2400bps、4800 bps、9600bps、19200 bps 和 38400 bps 之间设置，校验位默认为无校验。仪表的 RS485 通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。 注： 1、 在布线工程上要严格按要求施工； 2、 对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上，以便于诊断和测试； 3、 进行 RS-485 电缆连接时，尽量使用双色双绞线，所有的 485 通信口“A”端接同一种颜色，“B”端接另一种颜色。 4、 RS-485 总线(从上位机通信口到任一被连接仪表终端通信口)长不超过 1200 米。
电压规格与线制：三相：3×220V/380V（三相四线）；3×380V（三相三线）； 电流规格：三相：3×1（6）A；3×10（80）A【在标准中括号内是保证计量精度的 大电流Imax括号外是基本电流Ib（In
